ODV (Rembe)

O PAINEL DE ALIVIO DE EXPLOSÃO ODV com seção tripla ODV é fabricado com três camadas, proporcionando maior resistência a vácuo, construção robusta e extraordinária confiabilidade. Ideal para condições operacionais extremas combinadas com pressões operacionais em ciclos frequentes, como instalações de filtros com baixo volume e limpeza pneumática regular.





Painéis de Alivio de explosão com Seção Tripla para pressões operacionais cíclicas ou em alto vácuo total

Os ODV´s são aplicados a pressões operacionais de até 80% da pressão de ruptura especificada (coeficiente operacional de 80%). Devido a seu design em três seções, é possível produzir soluções com proteção para temperaturas elevadas e/ou combinações variadas de ligas metálicas. O quadro em ângulo garante que haja contato suficiente na zona de acoplamento da janela de alívio à explosão. Discos de ruptura redondos e com seção tripla são fixados com abraçadeiras entre flanges DIN ou ANSI e nos furos entre os anéis angulados leves. Painéis de Alivio de Explosão, retangulares são em geral montados entre quadros angulares ou planos.



Rembe Original

Cópias e imitações representam um risco para a segurança!



PRESSÃO DE RUPTURA PADRÃO PSTAT: 0,1 barg

PRESSÃO DE EXPLOSÃO OPERACIONAL MÁXIMA PERMITIDA : Até 80%

CERTIFICAÇÃO: FSA 04 ATEX 1538 X



Três membranas

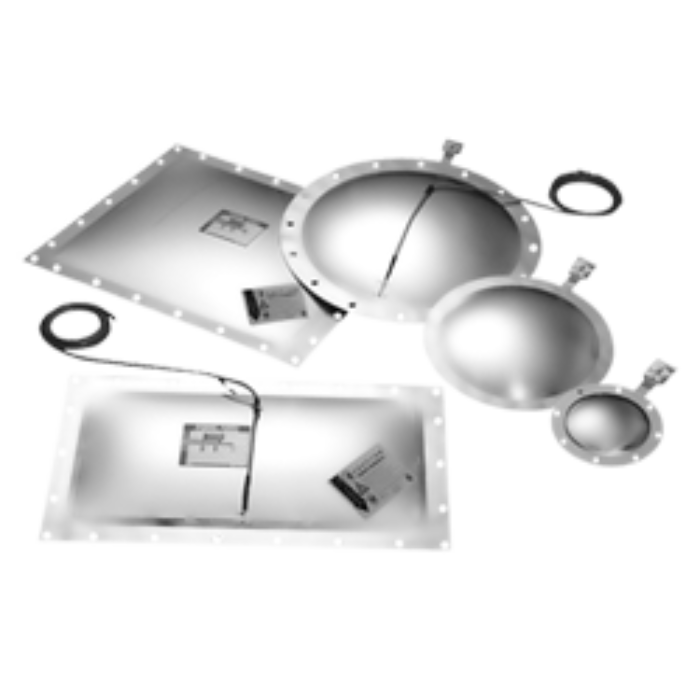

Painel de alívio de explosão com seção tripla
Resistente à vácuo
Extraordinária confiabilidade
PARA CONDIÇÕES OPERACIONAIS EXTREMAS COMBINADAS COM CONSTANTES CICLOS DE PRESSÃO OPERACIONAL: Instalações de filtragem com baixo volume e limpeza pneumática regular.
Aço inoxidável
Teflon
Processo de produção otimizado devido a pressões operacionais mais elevadas.
Soluções sob medida (por ex., design para temperaturas elevadas).
Combinação de pressão de resposta baixa com forte vácuo.

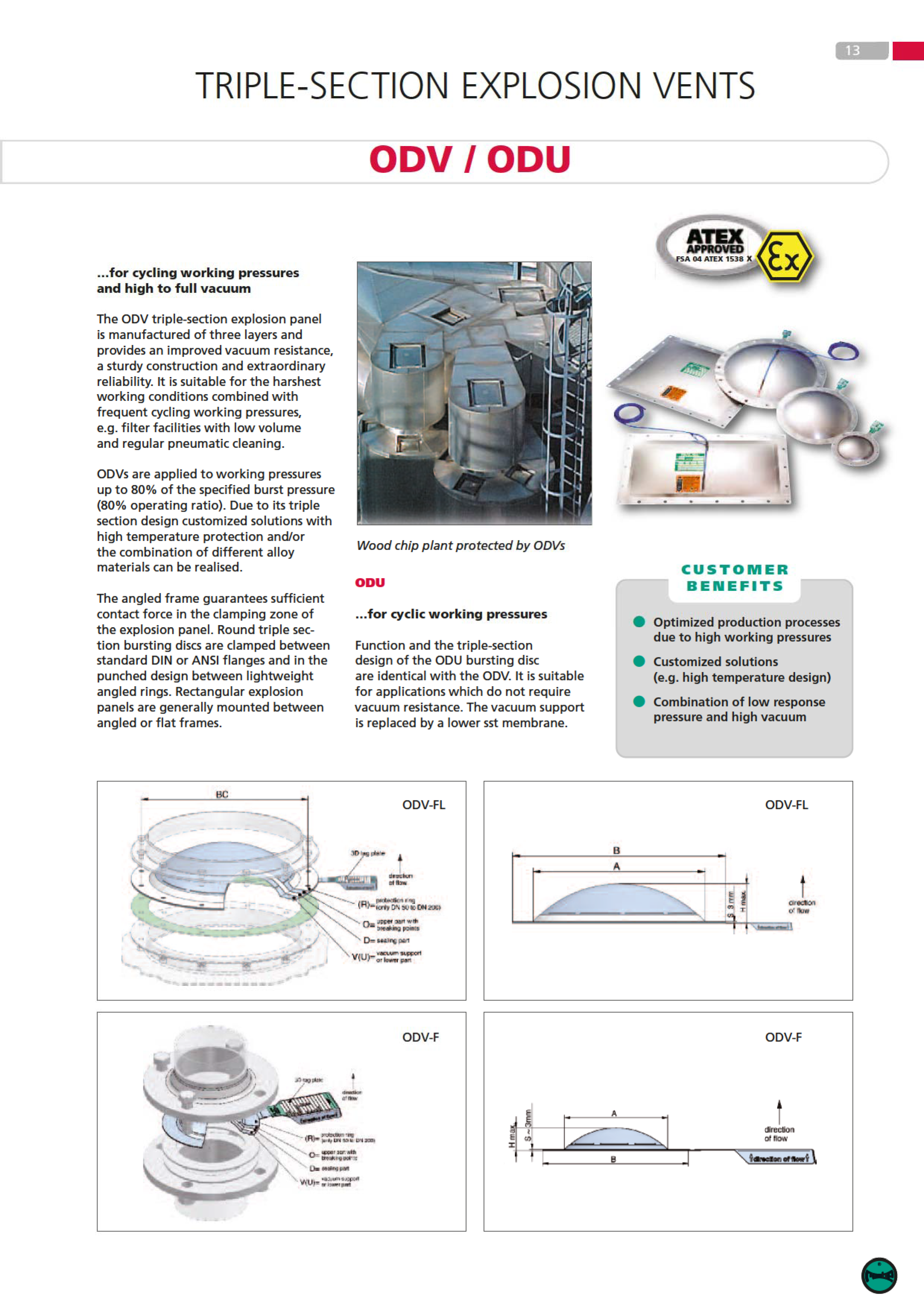

Clique aqui para baixar o folheto completo em inglês (formato png – imagem).



Produtos Relacionados



Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
