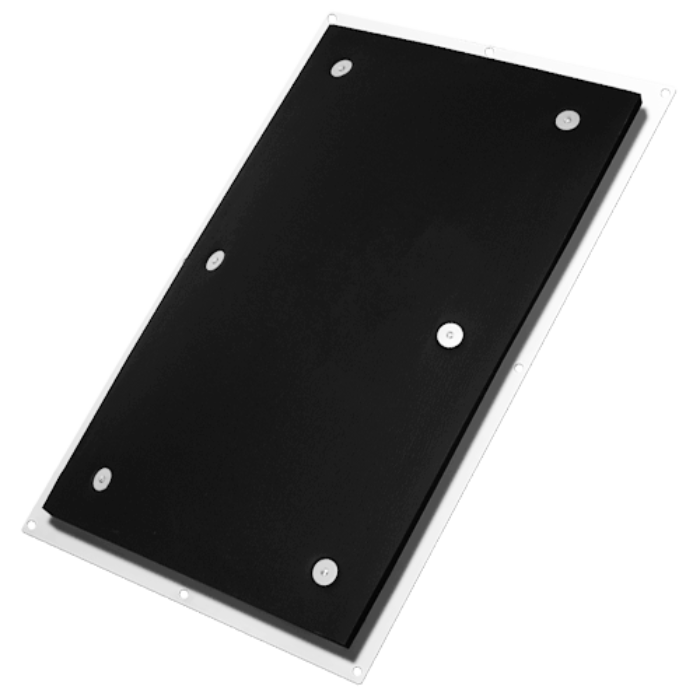

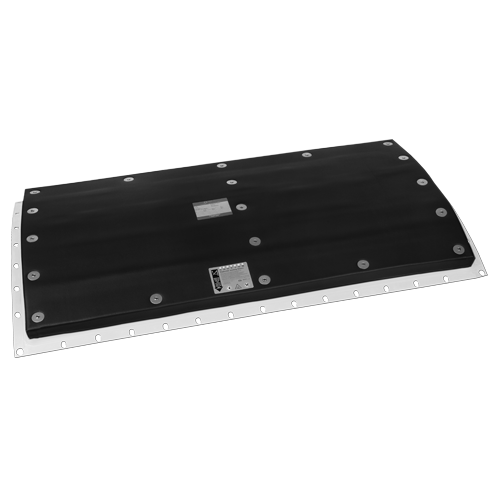

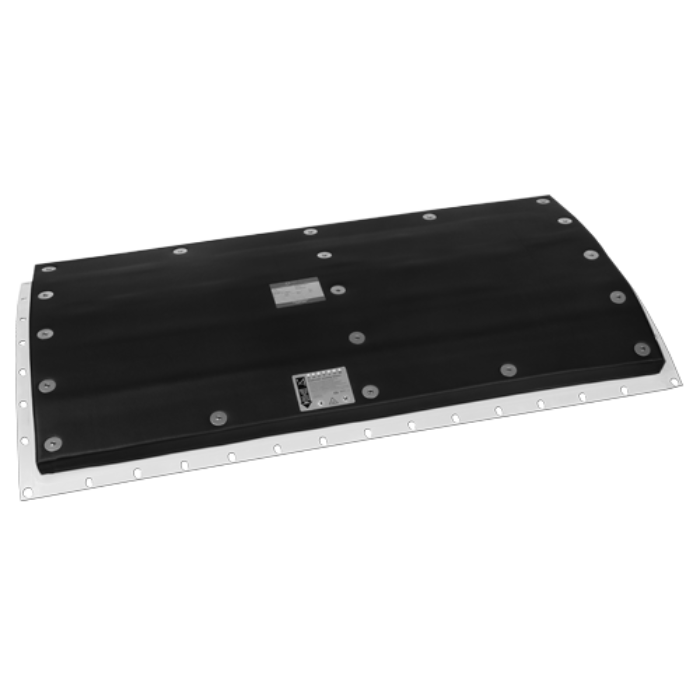

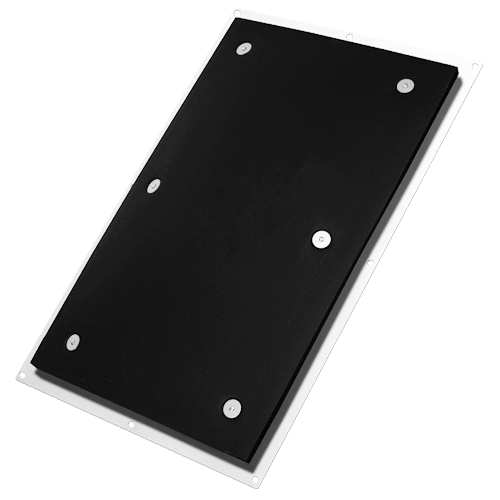

EDP (Rembe)

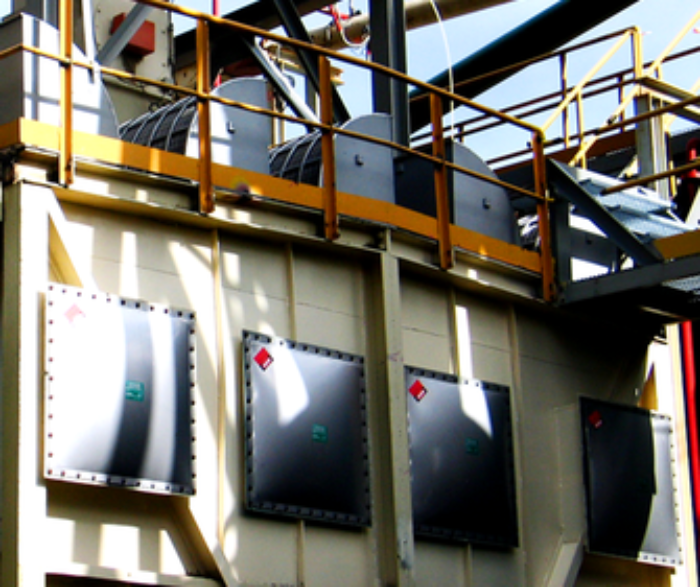

O painel de alívio de explosão de camada simples EDP é recomendado para proteção contra pressões operacionais flutuantes ou cíclicas em silos, filtros, elevadores de caçambas, casamatas e ciclones.
Disco de Ruptura de Camada Simples para pressões operacionais cíclicas com condições de vácuo baixo até médio vácuo

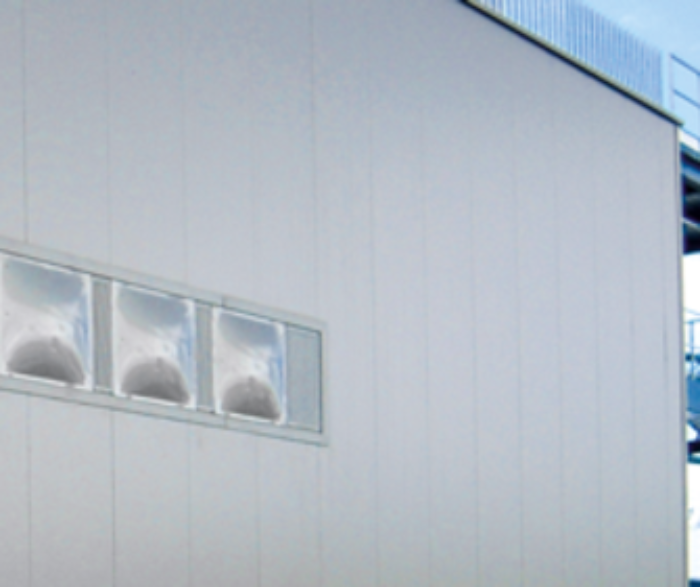

A construção em domo (convexo ) oferece grande estabilidade até a relação de pressão de 70%. Os pontos de rompimento nominais (Patente EP 07 73 393) são integrados ao quadro de montagem. A pressão de ruptura padrão Pstat é 0,1 barg (1,45 psig), a 22°C (72°F), com resistência máxima ao vácuo de 2000 mm WC. A construção em formato de domo contribui para uma grande redução de contaminação. Esterilização e limpeza facilitadas (Limpeza SIP/CIP). Normalmente, o EDP é montado diretamente na parede. A instalação do Quadro de Ventilação EDP é simples e não depende de torque.
Rembe Original
Cópias e imitações representam um risco para a segurança!
PRESSÃO DE RUPTURA PADRÃO PSTAT: 0,1 barg
PRESSÃO DE EXPLOSÃO OPERACIONAL MÁXIMA PERMITIDA : Até 70%
CERTIFICAÇÃO: FSA 04 ATEX 1538 X
PATENTES: EP 07 73 393
* Para outras condições operacionais, como pressão operacional, vácuo, pulsação e temperatura elevadas, entre em contato conosco!
Especial para pressões operacionais variáveis.
Montagem sem uso de quadro de suporte.
Extraordinária estanqueidade devido à posição da junta de vedação integrada.
Maior vida útil devido à rigidez.
Resistência a vácuo até 2000 mm WC.
Junta de vedação de silicone (conforme regulamento FDA)
Alta resistência a vácuo, uso generalizado nas plantas facilita a manutenção destes painéis em estoque.
Considerável redução de custos devido à junta de vedação integrada e quadro de abraçadeiras.

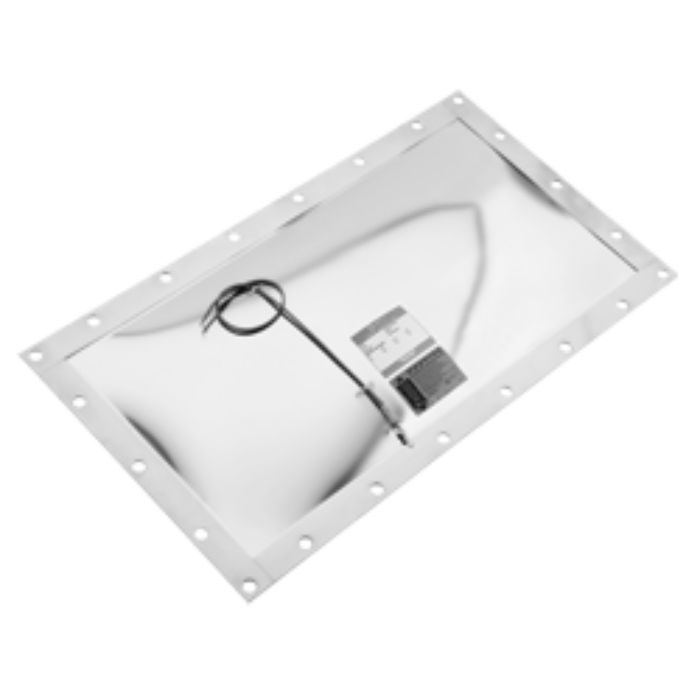

Produtos Relacionados
Qualidade e Certificações
Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
