Alojamento IG (Rembe)

Em condições de Pressões de Ruptura > 1 barg (14,5 psig) e instalação em tubulação rígida, o disco de ruptura é montado com um alojamento. Isto garante uma instalação segura e à prova de vazamentos do disco de ruptura.

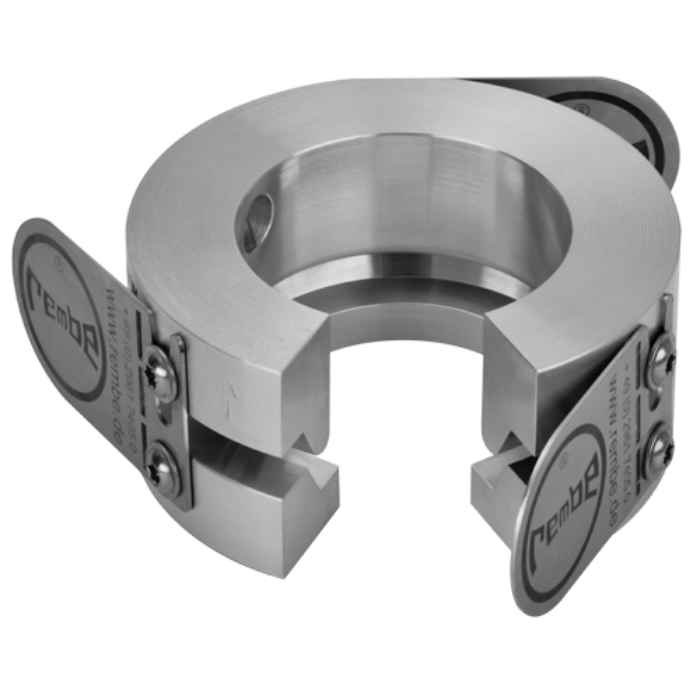

Alojamento para Discos de Ruptura de Ação Induzida com instalação entre flanges

Os suportes para discos de ruptura da REMBE consistem, de um componente de entrada e outro de saída. Montagens caras não são necessárias. As peças são instaladas com um kit de montagem e são reutilizáveis, a menos que sejam danificadas ou corroídas (neste caso a compatibilidade entre o material e o processo deve ser investigada). O alojamento para disco de ruptura IG padrão com a base em abraçadeira de 30° é utilizado com os discos de ruptura tipos BT(VSI), BT-ODV, etc., nos tamanhos até DN600 (24”).



Modelos para diferentes faixas de pressão e tipos/estilos de flanges.
O design otimizado oferece possibilidade de conexão rosqueada com o dispositivo de monitoramento ou válvula de excesso de vazão.
Possibilidade de conexão rosqueada a jusante com dispositivo de monitoramento ou válvula de controle de excesso de vazão.

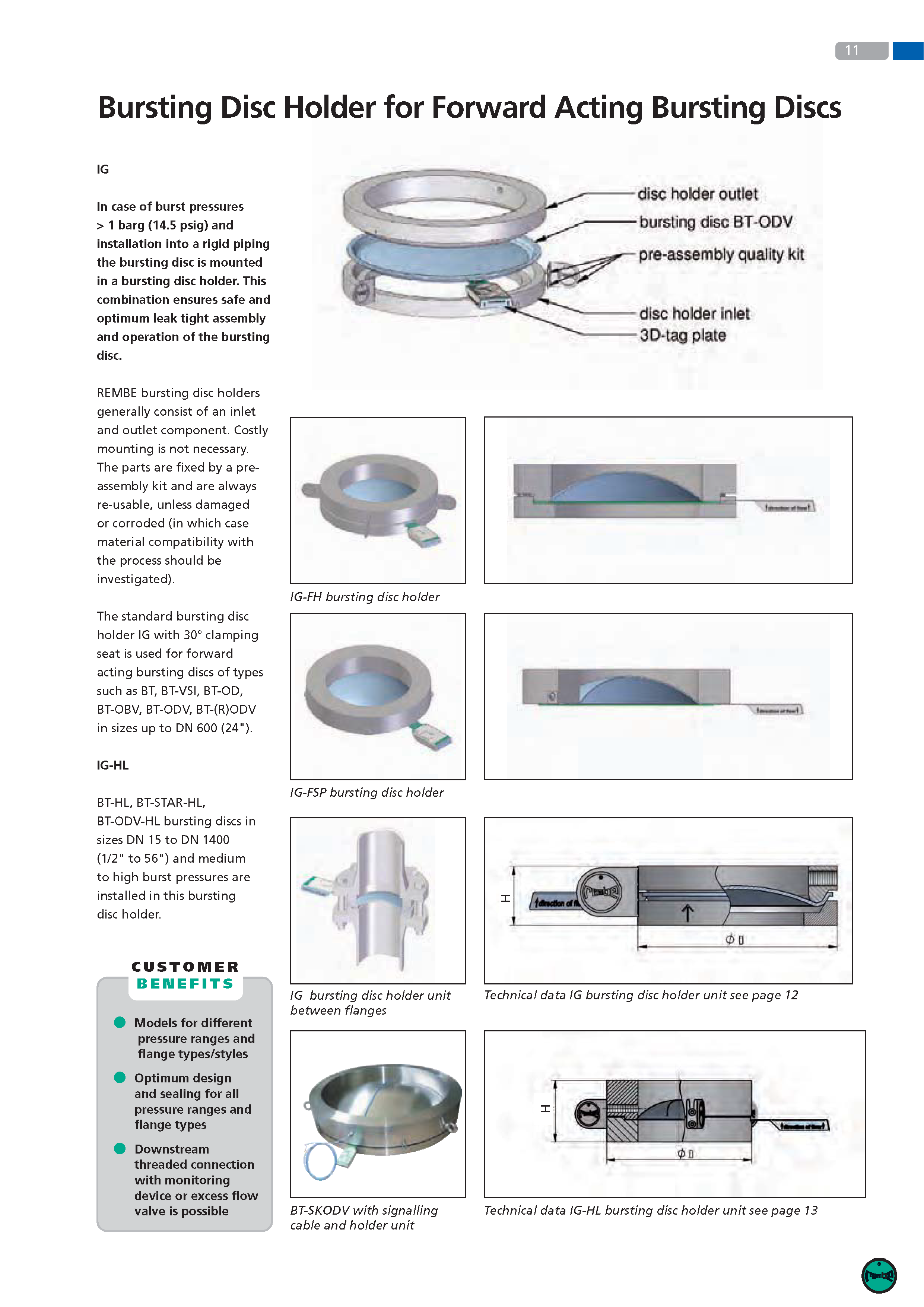

Clique aqui para baixar o folheto completo em inglês (formato png – imagem).



Produtos Relacionados



Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
